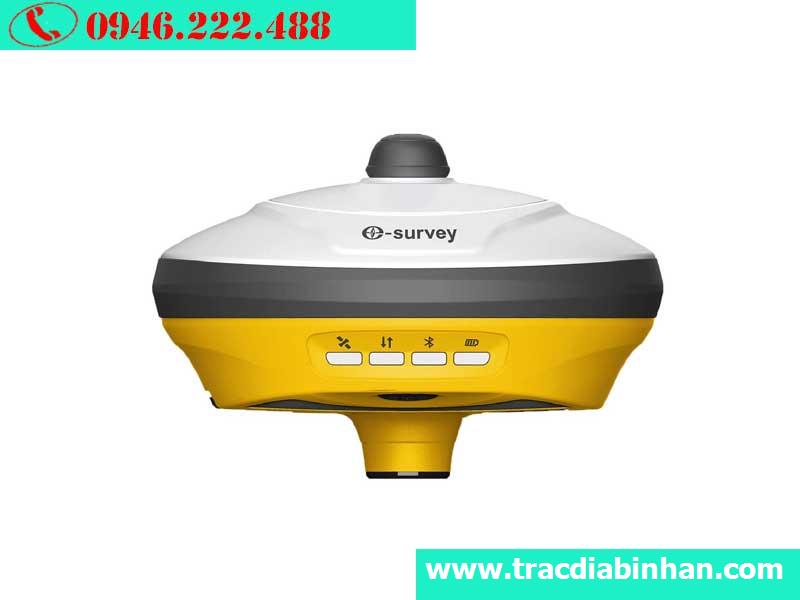

Máy GPS RTK E-Survey eBase20 – 1408 Kênh, UHF 10km, Pin 15 Giờ

E-Survey eBase20 là thiết bị định vị GNSS RTK chuyên nghiệp dành cho các công việc trắc địa, địa chính, khảo sát địa hình và xây dựng. Máy được trang bị bộ thu 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh cùng lúc, kết hợp kết nối 4G, WiFi, Bluetooth và radio UHF công suất 2W – 5W.

Với độ chính xác RTK đạt 8mm + 1ppm RMS theo phương ngang và 15mm + 1ppm RMS theo phương đứng, eBase20 đáp ứng tốt các yêu cầu đo tọa độ chính xác cao trong thực địa. Thiết bị có bộ nhớ 32GB, pin dung lượng 13.600mAh, thời gian làm việc khoảng 15 giờ và chuẩn bảo vệ IP67.

Ưu điểm nổi bật của máy GPS RTK E-Survey eBase20

• 1408 kênh GNSS, hỗ trợ thu tín hiệu đa hệ thống vệ tinh.
• Hỗ trợ GPS, BDS, GLONASS, Galileo, QZSS, IRNSS và SBAS.
• Độ chính xác RTK ngang 8mm + 1ppm RMS.
• Độ chính xác RTK dọc 15mm + 1ppm RMS.
• Hỗ trợ L-Band Atlas H10/H30/Basic.
• Tốc độ cập nhật dữ liệu 10Hz – 50Hz.
• Tích hợp 4G, WiFi và Bluetooth 5.0 BLE.
• Radio UHF 2W – 5W, phạm vi truyền khoảng 10km tùy điều kiện.
• Hỗ trợ IMU bù nghiêng 30° – 60°.
• Bộ nhớ trong 32GB.
• Pin Lithium-Ion 7,2V – 13.600mAh.
• Thời gian đo RTK khoảng 15 giờ.
• Chuẩn chống bụi, chống nước IP67.
• Chịu va đập ở độ cao khoảng 2m.

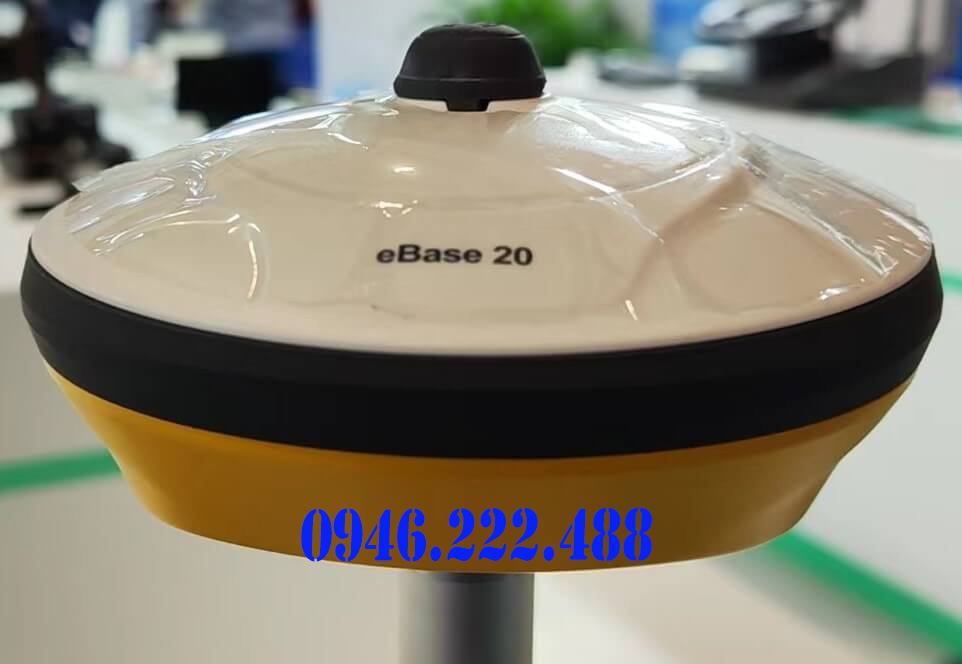

Máy GPS E-Survey eBase20 chính hãng

Công nghệ GNSS 1408 kênh

E-Survey eBase20 sử dụng bộ thu GNSS 1408 kênh, cho phép máy theo dõi đồng thời nhiều tín hiệu vệ tinh. Đây là lợi thế quan trọng khi làm việc tại những khu vực có điều kiện thu tín hiệu không thuận lợi.

Thiết bị hỗ trợ:

• GPS: L1CA, L1C, L1P, L2P, L2C, L5
• BDS: B1I, B2I, B3I, B2C, B2a, B2b, ACEBOC
• GLONASS: G1, G2, G3, P1/P2
• Galileo: E1, E5a, E5b, E6, ALTBOC
• QZSS: L1CA, L1C, L2C, L5, LEX
• IRNSS: L5
• SBAS: L1/L5
• L-Band: Atlas H10/H30/Basic

Nhờ khả năng thu nhận đa hệ thống, máy có thể duy trì khả năng định vị ổn định trong nhiều môi trường khảo sát khác nhau.

Độ chính xác đo RTK cao

E-Survey eBase20 đáp ứng các yêu cầu đo đạc chính xác cao với thông số:

Thời gian bắt đầu khởi động dưới 30 giây, thời gian Fixed lại dưới 5 giây và khả năng thu nhận tín hiệu lại trên 1 giây, giúp rút ngắn thời gian chờ trong quá trình đo.

Radio UHF 2W – 5W, truyền dữ liệu đến 10km

Một trong những điểm đáng chú ý của máy GPS RTK E-Survey eBase20 là radio UHF tích hợp hỗ trợ cả thu và phát.

• Loại: RX & TX
• Tần số: 410 – 470MHz
• Công suất: 2W – 5W
• Khoảng cách truyền: khoảng 10km tùy điều kiện
• Độ giãn kênh: 12,5KHz/25KHz
• Giao thức: Satel, PCC, TrimTalk, TrimMarkIII, South, HiTarget

Radio tích hợp giúp thiết bị thuận tiện khi triển khai hệ thống Base – Rover RTK, hạn chế việc phải sử dụng thêm nhiều thiết bị truyền dữ liệu bên ngoài.

Kết nối 4G, WiFi và Bluetooth

E-Survey eBase20 hỗ trợ nhiều phương thức kết nối phục vụ truyền dữ liệu và điều khiển thiết bị:

• 4G: GSM/WCDMA/LTE
• Bluetooth: BT5.0, BLE
• WiFi: 802.11 b/g/n
• SIM: Micro SIM
• Cổng Type-C: sạc và truyền dữ liệu
• Cổng 5 Pin: kết nối radio ngoài và dữ liệu NMEA
• Web UI: tải dữ liệu thô, quản lý chế độ làm việc và cập nhật phần mềm.

Các định dạng dữ liệu đầu ra gồm GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL và Binary. Máy hỗ trợ các định dạng hiệu chỉnh CMR, CRM+, RTCM2, RTCM3 và RTCM32.

Hỗ trợ bù nghiêng IMU 30° – 60°

E-Survey eBase20 hỗ trợ công nghệ IMU bù nghiêng từ 30° – 60° tùy cấu hình. Tính năng này giúp thuận tiện hơn khi thực hiện các điểm đo trong điều kiện địa hình khó đặt sào thẳng tuyệt đối, đồng thời hỗ trợ tăng tốc độ thao tác ngoài thực địa.

Pin 13.600mAh, làm việc khoảng 15 giờ

Thiết bị sử dụng pin Lithium-Ion 7,2V – 13.600mAh, cung cấp thời gian đo RTK khoảng 15 giờ. Thời gian sạc đầy khoảng 5 giờ.

Nguồn DC hỗ trợ 9 – 28V và có khả năng chống sốc điện, phù hợp với điều kiện sử dụng tại công trường.

Thiết kế chắc chắn, chuẩn IP67

E-Survey eBase20 có kích thước 154 x 76mm và trọng lượng khoảng 1,5kg. Thân máy được thiết kế phục vụ các công việc khảo sát ngoài trời với:

• Chuẩn bảo vệ IP67.
• Chống bụi và nước.
• Chịu va đập ở độ cao khoảng 2m.
• Chống rung.
• Khả năng chống ẩm cao.
• Nhiệt độ hoạt động: -40°C đến +65°C.
• Nhiệt độ bảo quản: -45°C đến +80°C.

Thông số kỹ thuật máy GPS RTK E-Survey eBase20

+ BỘ MÁY ROVER STATION

01 Máy chủ E-Survey eBase20
01 Vali đựng máy E-Survey eBase20
01 Sổ tay điện tử P8II
01 Sạc đôi theo máy
01 Thước đo chiều cao Hilock
01 Gá trên sào có gắn địa bàn
01 Cáp trút số liệu GPS-PC
01 Sào Cacbon 2,6m
01 Anten thu Radio, GSM
01 Cáp trút số liệu từ sổ tay sang PC
01 Phần mềm khảo sát SurPad 4.2

Ứng dụng của máy E-Survey eBase20

Với cấu hình GNSS 1408 kênh, radio UHF công suất cao và nhiều phương thức kết nối, E-Survey eBase20 có thể sử dụng trong:

• Đo đạc trắc địa.
• Đo địa chính, địa hình.
• Khảo sát và thành lập bản đồ.
• Đo cắm mốc công trình.
• Khảo sát phục vụ xây dựng.
• Đo đạc đường giao thông, thủy lợi và hạ tầng.
• Thành lập lưới khống chế tọa độ.
• Triển khai hệ thống Base – Rover RTK.

Kết luận

Máy định vị GPS RTK E-Survey eBase20 là thiết bị GNSS RTK phù hợp cho các đơn vị khảo sát, trắc địa và xây dựng cần một giải pháp đo chính xác, kết nối linh hoạt và hoạt động ổn định ngoài hiện trường. Cấu hình 1408 kênh, độ chính xác RTK 8mm + 1ppm, radio 2–5W, phạm vi khoảng 10km, IMU và pin 15 giờ giúp eBase20 đáp ứng tốt nhiều nhu cầu đo đạc chuyên nghiệp.
