Máy định vị GPS RTK E-Survey E600 là thiết bị GNSS RTK chuyên nghiệp được thiết kế cho các công việc đo đạc địa chính, khảo sát địa hình, đo công trình, cắm mốc và thu thập dữ liệu tọa độ. Sở hữu 1408 kênh GNSS, hỗ trợ đa hệ thống vệ tinh, L-Band Atlas, radio UHF, 4G, WiFi, Bluetooth và bù nghiêng IMU, E-Survey E600 mang đến khả năng định vị ổn định và hiệu quả cao trong nhiều điều kiện khảo sát thực tế.

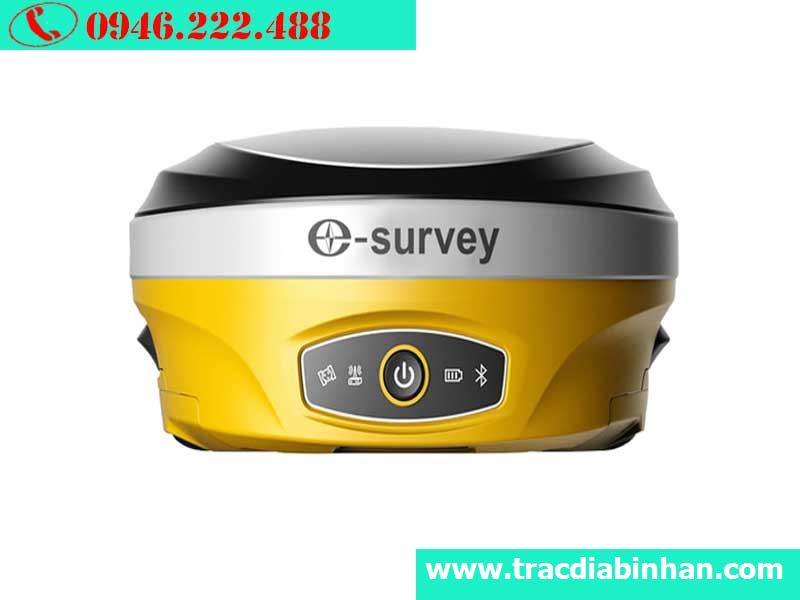

Máy GPS RTK E-Survey E600 1408 kênh
E-Survey E600 được trang bị bộ thu GNSS 1408 kênh, hỗ trợ đồng thời nhiều hệ thống vệ tinh gồm GPS, BDS, GLONASS, GALILEO, QZSS, IRNSS và SBAS. Khả năng thu nhận đa băng tần giúp thiết bị tăng khả năng theo dõi vệ tinh và duy trì tín hiệu ổn định khi làm việc ngoài thực địa.
Thiết bị hỗ trợ:
- GPS: L1CA/L1C/L1P/L2P/L2C/L5
- BDS: B1I/B2I/B3I/B2C/B2a/B2b/ACEBOC
- GLONASS: G1/G2/G3
- GALILEO: E1/E5a/E5b/E6/ALTBOC
- QZSS: L1CA/L1C/L2C/L5/LEX
- IRNSS: L5
- SBAS: L1/L5
- L-Band: Atlas H10/H30/H50
- Tốc độ cập nhật: 10Hz – 50Hz
Với cấu hình này, máy RTK E-Survey E600 phù hợp với nhiều phương án đo GNSS chuyên nghiệp.

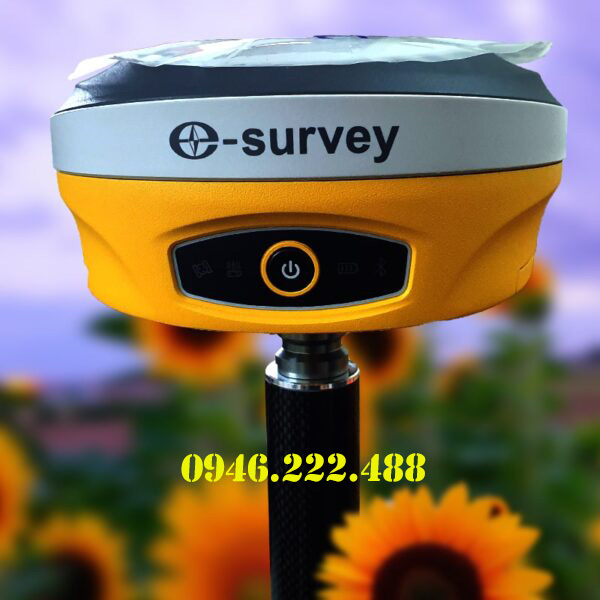

Máy định vị GPS E-Survey E600 chính hãng
Độ chính xác đo RTK đến milimet
Một trong những ưu điểm nổi bật của E600 là khả năng cung cấp độ chính xác cao trong các chế độ đo RTK và đo tĩnh.
Độ chính xác đo RTK đạt:
- Ngang: 8mm + 1ppm RMS
- Dọc: 15mm + 1ppm RMS
Ở chế độ đo tĩnh chính xác:
- Ngang: 2mm + 0.1ppm RMS
- Dọc: 3mm + 0.4ppm RMS
Đo tĩnh nhanh:
- Ngang: 2.5mm + 0.1ppm RMS
- Dọc: 3.5mm + 0.4ppm RMS
Thời gian khởi tạo cũng được tối ưu với thời gian bắt đầu khởi động dưới 30 giây, Fixed lại dưới 5 giây và thu nhận tín hiệu lại trên 1 giây.
Hỗ trợ L-Band Atlas
E-Survey E600 hỗ trợ công nghệ L-Band Atlas với nhiều cấp độ dịch vụ:
- Atlas H10: 4cm RMS
- Atlas H30: 15cm RMS
- Atlas H50: 30cm RMS
Đây là giải pháp bổ sung hữu ích cho những công việc cần định vị linh hoạt ngoài hiện trường.
Radio UHF tích hợp cho đo RTK Base – Rover
E600 được trang bị radio UHF thu phát, giúp người dùng triển khai hệ thống RTK Base – Rover thuận tiện mà không cần phụ thuộc hoàn toàn vào kết nối mạng di động.
Thông số radio gồm:
- Loại: RX & TX thu và phát
- Tần số: 410 – 470 MHz
- Độ giãn kênh: 12.5 KHz/25 KHz
- Công suất phát: 0.5W – 1W
- Khoảng cách phát: 3 – 5 km tùy điều kiện
- Giao thức: Satel, PCC, TrimTalk, TrimMarkIII, South, HiTarget
Khoảng cách truyền thực tế phụ thuộc vào địa hình, vật cản, điều kiện môi trường và cấu hình hệ thống.
Kết nối 4G, WiFi và Bluetooth linh hoạt
Máy GPS RTK E-Survey E600 hỗ trợ nhiều phương thức truyền dữ liệu:
- Internet: GSM/GPRS/EDGE/LTE/UMTA/WCDMA
- Bluetooth: V2.1+EDR/V4.1 Dual Mode, Class 2
- WiFi: 802.11 b/g/n
- SIM: Micro SIM
- Cổng 5 Pin: Kết nối radio ngoài và nguồn ngoài
- Cổng 7 Pin: Tải dữ liệu và NMEA đầu ra
- USB Type-C: Sạc và truyền dữ liệu
- Web UI: Tải dữ liệu thô, quản lý chế độ làm việc và cập nhật phần mềm
Thiết bị hỗ trợ các định dạng dữ liệu phổ biến như CMR, CMR+, RTCM2, RTCM3, RTCM32, GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL và Binary.
Bù nghiêng IMU hỗ trợ đo thuận tiện
E-Survey E600 hỗ trợ bù nghiêng IMU từ 30° – 60° tùy cấu hình. Công nghệ này giúp người dùng thực hiện đo điểm thuận tiện hơn khi sào đo bị nghiêng, hạn chế thao tác phải căn chỉnh thủ công trong từng điểm đo.
Đây là tính năng hữu ích đối với các công việc đo địa chính, khảo sát địa hình và đo chi tiết tại những vị trí khó tiếp cận.
Pin kép, thời gian làm việc đáp ứng cả ngày
E600 sử dụng 2 pin Lithium-Ion 7.2V – 3400mAh, cung cấp thời gian hoạt động khoảng:
- Đo RTK: 10 giờ
- Đo tĩnh: 14 giờ
- Thời gian sạc đầy: khoảng 4 giờ
Bộ nhớ trong có dung lượng 8GB – 32GB, đáp ứng nhu cầu lưu trữ dữ liệu đo và tệp dự án trong quá trình khảo sát.
Thiết kế bền bỉ, chuẩn IP67
Máy định vị GPS RTK E-Survey E600 được thiết kế để sử dụng trong môi trường ngoài trời với:
- Kích thước: 156 x 76 mm
- Trọng lượng: 1,3 kg
- Chống bụi, chống nước: IP67
- Chống sốc: chịu rơi từ độ cao khoảng 2 m
- Chống rung: cao
- Chống ẩm: 100%
- Nhiệt độ hoạt động: -40°C đến +65°C
- Nhiệt độ bảo quản: -45°C đến +80°C
Thiết kế chắc chắn giúp E600 thích hợp sử dụng tại công trường xây dựng, khu vực khảo sát địa hình và các môi trường làm việc ngoài trời.

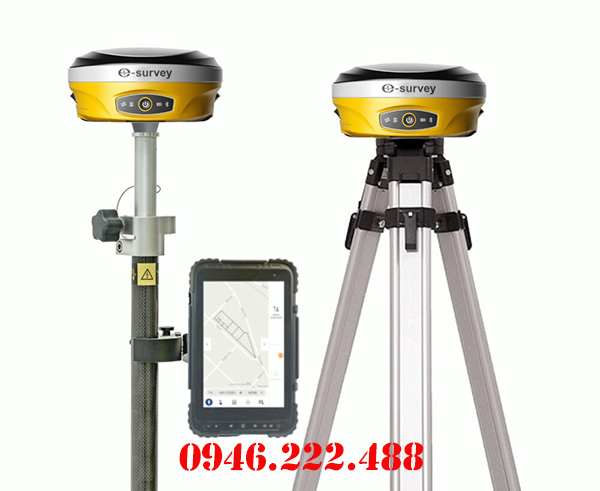

Máy GPS E-Survey E600 độ chính xác cao
Thông số kỹ thuật máy GPS RTK E-Survey E600
Số kênh: 1408 kênh
GPS: L1CA/L1C/L1P/L2P/L2C/L5
BDS: B1I/B2I/B3I/B2C/B2a/B2b/ACEBOC
GLONASS: G1/G2/G3
GALILEO: E1/E5a/E5b/E6/ALTBOC
QZSS: L1CA/L1C/L2C/L5/LEX
IRNSS: L5
SBAS: L1/L5
L-Band: Atlas H10/H30/H50
Tốc độ cập nhật: 10Hz – 50Hz
Độ chính xác RTK ngang: 8mm + 1ppm RMS
Độ chính xác RTK dọc: 15mm + 1ppm RMS
Độ chính xác đo tĩnh ngang: 2mm + 0.1ppm RMS
Độ chính xác đo tĩnh dọc: 3mm + 0.4ppm RMS
Độ chính xác đo tĩnh nhanh ngang: 2.5mm + 0.1ppm RMS
Độ chính xác đo tĩnh nhanh dọc: 3.5mm + 0.4ppm RMS
Thời gian khởi động: < 30 giây
Thời gian Fixed lại: < 5 giây
Thu nhận tín hiệu lại: > 1 giây
Mã vi sai: Ngang 0.25m; Dọc 0.45m
SBAS: Ngang 0.3m; Dọc 0.6m
Atlas H10: 4cm RMS
Atlas H30: 15cm RMS
Atlas H50: 30cm RMS
Internet: GSM/GPRS/EDGE/LTE/UMTA/WCDMA
Bluetooth: V2.1+EDR/V4.1 Dual Mode, Class 2
WiFi: 802.11 b/g/n
SIM: Micro SIM
Cổng: 5 Pin, 7 Pin và Type-C
Web UI: Có
Dữ liệu đầu ra: GGA/ZDA/GSA/GSV/GST/VTG/RMC/GLL/Binary
Dữ liệu hiệu chỉnh: CMR/CMR+/RTCM2/RTCM3/RTCM32
Bù nghiêng: IMU tùy chọn 30° – 60°
Radio: RX & TX
Tần số Radio: 410 – 470 MHz
Độ giãn kênh: 12.5 KHz/25 KHz
Công suất phát: 0.5W – 1W
Khoảng cách phát: 3 – 5 km tùy điều kiện
Giao thức Radio: Satel/PCC/TrimTalk/TrimMarkIII/South/HiTarget
Bộ nhớ trong: 8GB – 32GB
Pin: Lithium-Ion x2, 7.2V – 3400mAh
Nguồn DC: 9 – 28V
Thời gian đo RTK: khoảng 10 giờ
Thời gian đo tĩnh: khoảng 14 giờ
Thời gian sạc: khoảng 4 giờ
Kích thước: 156 x 76 mm
Trọng lượng: 1,3 kg
Chuẩn bảo vệ: IP67
Nhiệt độ hoạt động: -40°C đến +65°C
Nhiệt độ bảo quản: -45°C đến +80°C
Ứng dụng của máy định vị GPS RTK E-Survey E600
Nhờ khả năng định vị chính xác, kết nối linh hoạt và thiết kế chắc chắn, E-Survey E600 có thể ứng dụng trong:
- Đo đạc địa chính và thành lập bản đồ.
- Khảo sát địa hình và đo chi tiết.
- Đo đạc phục vụ thi công xây dựng.
- Cắm mốc, định vị tim tuyến công trình.
- Đo kiểm tra tọa độ và cao độ.
- Khảo sát giao thông, thủy lợi và hạ tầng.
- Đo san lấp, tính toán khối lượng.
- Thu thập dữ liệu GIS.
- Đo RTK bằng Base – Rover/UHF.
- Đo RTK qua mạng 4G/CORS.
+ BỘ MÁY ROVER STATION
01 Máy chủ E-Survey E600
01 Vali đựng máy E-Survey E600
01 Sổ tay điện tử P8II
01 Sạc đôi theo máy
01 Thước đo chiều cao Hilock
01 Gá trên sào có gắn địa bàn
01 Cáp trút số liệu GPS-PC
01 Sào Cacbon 2,6m
01 Anten thu Radio, GSM
01 Cáp trút số liệu từ sổ tay sang PC
01 Phần mềm khảo sát SurPad 4.2
Kết luận
Với 1408 kênh GNSS, độ chính xác RTK cao, hỗ trợ đa hệ thống vệ tinh, L-Band Atlas, radio UHF, 4G, WiFi, Bluetooth và IMU bù nghiêng, máy định vị GPS RTK E-Survey E600 là giải pháp phù hợp cho các đơn vị đo đạc cần thiết bị có khả năng làm việc ổn định, linh hoạt và đáp ứng nhiều phương án khảo sát khác nhau.
