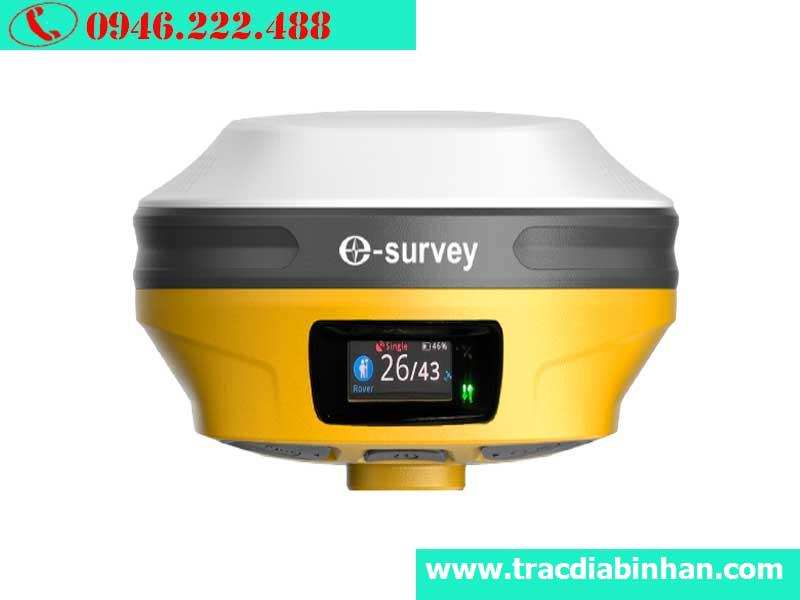

Máy định vị GPS RTK E-Survey eRTK30 là thiết bị GNSS RTK chuyên nghiệp được thiết kế cho các công việc đo đạc địa chính, khảo sát địa hình, trắc địa công trình, đo hiện trạng và cắm mốc. Thiết bị sở hữu 1408 kênh GNSS, hỗ trợ đa hệ thống vệ tinh, kết nối 4G, Wi-Fi, Bluetooth 5.0 và radio UHF công suất 2W–5W.
Với khả năng đo RTK đạt độ chính xác 8mm + 1ppm theo phương ngang và 15mm + 1ppm theo phương đứng, kết hợp IMU bù nghiêng 30–60° tùy cấu hình, eRTK30 mang đến giải pháp đo đạc linh hoạt và hiệu quả cho công việc ngoài thực địa.
GNSS 1408 kênh, hỗ trợ đa hệ thống vệ tinh
E-Survey eRTK30 được trang bị bộ thu GNSS 1408 kênh, cho phép theo dõi đồng thời nhiều hệ thống vệ tinh và nhiều dải tần.
Thiết bị hỗ trợ:
- GPS: L1CA, L1C, L1P, L2P, L2C, L5
- BDS: B1I, B2I, B3I, B2C, B2a, B2b, ACEBOC
- GLONASS: G1, G2, G3, P1, P2
- GALILEO: E1, E5a, E5b, E6, ALTBOC
- QZSS: L1CA, L1C, L2C, L5, LEX
- IRNSS: L5
- SBAS: L1, L5
- L-BAND: Atlas H10, H30, Basic
Tốc độ cập nhật 10–50Hz giúp thiết bị đáp ứng tốt các nhu cầu thu thập và cập nhật dữ liệu tọa độ trong quá trình khảo sát.

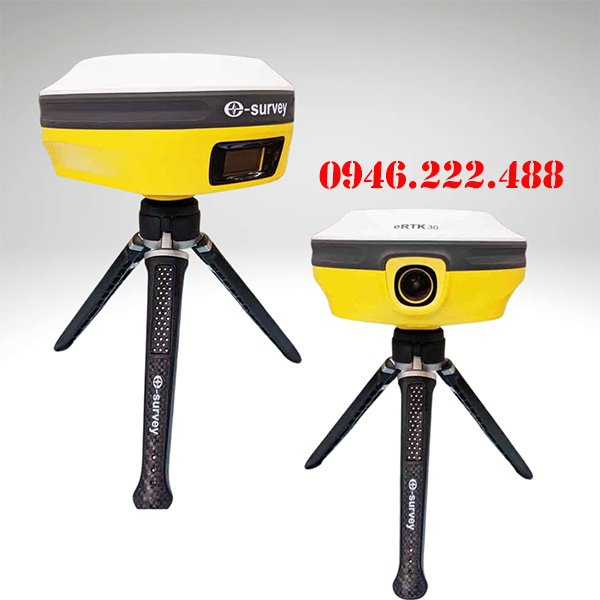

Máy định vị GPS E-Survey eRTK30 chính xác cao
Độ chính xác đo RTK cấp centimet
E-Survey eRTK30 cung cấp độ chính xác cao khi sử dụng phương pháp đo RTK, phù hợp với các công việc đòi hỏi dữ liệu tọa độ đáng tin cậy.
Độ chính xác RTK
- Ngang: 8mm + 1ppm RMS
- Dọc: 15mm + 1ppm RMS
Đo tĩnh
- Ngang: 2mm + 0.1ppm RMS
- Dọc: 3mm + 0.4ppm RMS
Đo tĩnh nhanh
- Ngang: 2.5mm + 0.1ppm RMS
- Dọc: 3.5mm + 0.4ppm RMS
Khả năng khởi tạo
- Bắt đầu khởi động: < 30 giây
- Fixed lại: < 5 giây
- Thu nhận tín hiệu lại: > 1 giây
Nhờ khả năng định vị chính xác, eRTK30 có thể sử dụng trong đo địa chính, đo bản đồ, khảo sát địa hình, đo công trình, xác định tim tuyến và cắm mốc.
Hỗ trợ L-Band Atlas
Máy định vị E-Survey eRTK30 hỗ trợ L-Band với các cấp dịch vụ Atlas:
| Dịch vụ |
Độ chính xác |
| Atlas H10 |
4cm RMS |
| Atlas H30 |
15cm RMS |
| Atlas Basic |
30cm RMS |
Việc hỗ trợ L-Band giúp mở rộng phương thức định vị, mang lại thêm lựa chọn khi triển khai thiết bị trong các điều kiện khảo sát khác nhau.
Radio UHF 2W–5W, khoảng cách truyền tới 10km
eRTK30 được tích hợp radio UHF RX&TX, cho phép thu và phát dữ liệu hiệu chỉnh trực tiếp giữa các thiết bị trong hệ thống RTK.
Thông số radio:
- Loại: RX & TX
- Tần số: 410–470MHz
- Công suất phát: 2W–5W
- Khoảng cách phát: khoảng 10km tùy điều kiện
- Độ giãn kênh: 12.5KHz / 25KHz
- Giao thức: Satel, PCC, TrimTalk, TrimMarkIII, South, HiTarget
Khoảng cách truyền thực tế có thể thay đổi tùy địa hình, vật cản, nhiễu vô tuyến, vị trí đặt anten và điều kiện môi trường.
IMU bù nghiêng 30–60°
Một trong những tính năng hữu ích của eRTK30 là khả năng bù nghiêng IMU tùy chọn 30–60°.
Công nghệ này giúp người đo linh hoạt hơn khi thu thập điểm tại những vị trí khó dựng sào thẳng đứng, từ đó giảm thời gian thao tác và hỗ trợ nâng cao hiệu quả đo ngoài thực địa.
Lưu ý: Góc bù nghiêng 30–60° là thông số tùy chọn theo cấu hình thiết bị.
Kết nối 4G, Wi-Fi và Bluetooth 5.0
E-Survey eRTK30 được trang bị nhiều phương thức kết nối:
- 4G: GSM/WCDMA/LTE
- Bluetooth: BT5.0, BLE
- Wi-Fi: 802.11 b/g/n
- SIM: Micro SIM
- Cổng Type-C: sạc và truyền dữ liệu
- Cổng 5 chân: kết nối radio ngoài và dữ liệu NMEA
Thiết bị cũng hỗ trợ Web UI, giúp người dùng tải dữ liệu thô, quản lý chế độ làm việc và cập nhật phần mềm.
Hỗ trợ đa dạng định dạng dữ liệu
eRTK30 tương thích với nhiều giao thức và định dạng dữ liệu thường được sử dụng trong lĩnh vực trắc địa.
Dữ liệu đầu ra:
GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL, Binary.
Dữ liệu hiệu chỉnh:
CMR, CMR+, RTCM2, RTCM3, RTCM32.
Khả năng tương thích nhiều giao thức giúp eRTK30 thuận tiện hơn khi kết nối với các thiết bị và hệ thống đo đạc khác nhau.
Pin 13.600mAh, thời gian làm việc khoảng 15 giờ
Máy được trang bị pin Lithium-Ion dung lượng lớn:
- Điện áp: 7,2V
- Dung lượng: 13.600mAh
- Thời gian đo RTK: khoảng 15 giờ
- Thời gian sạc đầy: khoảng 5 giờ
- Nguồn DC: 9–28V, có chống sốc
Dung lượng pin lớn phù hợp với những ngày làm việc kéo dài, hạn chế việc phải thường xuyên dừng máy để sạc.
Bộ nhớ trong 32GB
E-Survey eRTK30 được tích hợp bộ nhớ trong 32GB, cung cấp không gian lưu trữ dữ liệu đo và dữ liệu GNSS trong quá trình làm việc.
Hệ thống đèn báo giúp người dùng dễ dàng theo dõi trạng thái hoạt động của máy:
- Đèn vệ tinh
- Đèn dữ liệu
- Đèn Bluetooth
- Đèn nguồn
Thiết bị sử dụng 01 nút nguồn, giúp thao tác đơn giản trong quá trình đo.
Thiết kế chắc chắn, chống bụi nước IP67
eRTK30 được thiết kế cho môi trường khảo sát và công trường ngoài trời:
- Kích thước: 154 × 76mm
- Trọng lượng: 1,5kg
- Chống bụi, nước: IP67
- Chống rung: tuyệt đối
- Chống ẩm: 100%
- Chống sốc: an toàn khi rơi từ độ cao khoảng 2m
- Nhiệt độ hoạt động: -40°C đến +65°C
- Nhiệt độ bảo quản: -45°C đến +80°C
Độ bền này giúp thiết bị thích nghi với nhiều môi trường làm việc thực địa, từ công trường xây dựng đến các khu vực khảo sát ngoài trời.

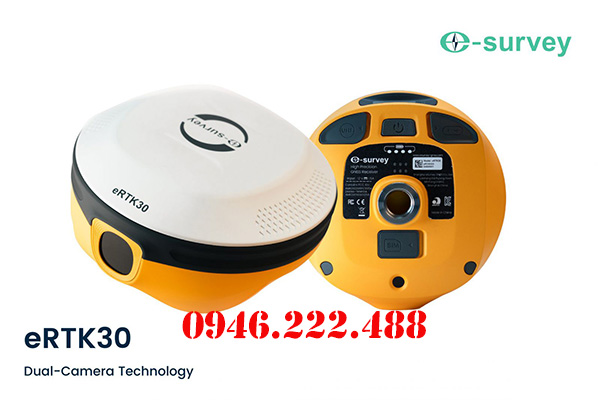

Máy định vị RTK E-Survey eRTK30 chính hãng
Ứng dụng của máy GPS RTK E-Survey eRTK30
Với cấu hình GNSS đa tần số, radio UHF, 4G và IMU, E-Survey eRTK30 có thể được sử dụng trong nhiều lĩnh vực:
- Đo đạc địa chính
- Khảo sát địa hình
- Đo bản đồ
- Trắc địa công trình
- Khảo sát xây dựng
- Đo hiện trạng
- Cắm mốc tọa độ
- Đo tim tuyến, xác định ranh giới
- Thu thập dữ liệu GIS
- Đo kiểm tra và bố trí điểm công trình
Bảng thông số kỹ thuật E-Survey eRTK30
| Hạng mục |
Thông số |
| Số kênh GNSS |
1408 kênh |
| Tốc độ cập nhật |
10–50Hz |
| RTK ngang |
8mm + 1ppm RMS |
| RTK dọc |
15mm + 1ppm RMS |
| Đo tĩnh ngang |
2mm + 0.1ppm RMS |
| Đo tĩnh dọc |
3mm + 0.4ppm RMS |
| Bù nghiêng |
IMU tùy chọn 30–60° |
| L-Band |
Atlas H10/H30/Basic |
| Radio |
RX & TX |
| Tần số UHF |
410–470MHz |
| Công suất phát |
2W–5W |
| Khoảng cách phát |
Khoảng 10km tùy điều kiện |
| Internet |
4G GSM/WCDMA/LTE |
| Bluetooth |
BT5.0, BLE |
| Wi-Fi |
802.11 b/g/n |
| SIM |
Micro SIM |
| Bộ nhớ |
32GB |
| Pin |
Lithium-Ion 7,2V – 13.600mAh |
| Thời gian đo RTK |
Khoảng 15 giờ |
| Thời gian sạc |
Khoảng 5 giờ |
| Kích thước |
154 × 76mm |
| Trọng lượng |
1,5kg |
| Chống bụi/nước |
IP67 |
| Nhiệt độ hoạt động |
-40°C đến +65°C |
| Nhiệt độ bảo quản |
-45°C đến +80°C |
+ BỘ MÁY ROVER STATION
01 Máy chủ E-Survey eRTK30
01 Vali đựng máy E-Survey eRTK30
01 Sổ tay điện tử P8II
01 Sạc đôi theo máy
01 Thước đo chiều cao Hilock
01 Gá trên sào có gắn địa bàn
01 Cáp trút số liệu GPS-PC
01 Sào Cacbon 2,6m
01 Anten thu Radio, GSM
01 Cáp trút số liệu từ sổ tay sang PC
01 Phần mềm khảo sát SurPad 4.2
Kết luận
E-Survey eRTK30 là máy định vị GPS RTK hướng đến các đơn vị khảo sát và trắc địa chuyên nghiệp, nổi bật với GNSS 1408 kênh, độ chính xác RTK cấp centimet, radio UHF 2W–5W, hỗ trợ L-Band Atlas, IMU bù nghiêng và kết nối 4G.
Sự kết hợp giữa bộ nhớ 32GB, pin 13.600mAh cho khoảng 15 giờ làm việc và khả năng chống bụi nước IP67 giúp E-Survey eRTK30 đáp ứng tốt các yêu cầu đo đạc ngoài thực địa, đặc biệt trong đo địa chính, khảo sát địa hình, trắc địa xây dựng và cắm mốc công trình.
