Máy định vị GPS RTK E-Survey eRTK20 là thiết bị GNSS RTK chuyên nghiệp được thiết kế phục vụ các công việc đo đạc địa chính, khảo sát công trình, đo bản đồ, cắm mốc và trắc địa xây dựng. Thiết bị sở hữu 1408 kênh GNSS đa tần số, hỗ trợ nhiều hệ thống vệ tinh cùng lúc, kết hợp kết nối 4G, Wi-Fi, Bluetooth và radio UHF công suất 2W–5W.
Với độ chính xác RTK đạt 8mm + 1ppm theo phương ngang và 15mm + 1ppm theo phương đứng, eRTK20 đáp ứng tốt các yêu cầu đo đạc độ chính xác cao trong thực tế. Thiết bị còn được trang bị bộ nhớ 32GB, pin 13.600mAh, thời gian đo RTK khoảng 15 giờ và tiêu chuẩn bảo vệ IP67, phù hợp với môi trường làm việc ngoài trời.
1. GNSS 1408 kênh – thu tín hiệu nhanh và ổn định
E-Survey eRTK20 được trang bị bộ thu GNSS 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh và nhiều dải tần, giúp tăng khả năng thu nhận tín hiệu trong các khu vực có địa hình phức tạp hoặc điều kiện quan sát vệ tinh hạn chế.
Thiết bị hỗ trợ:
- GPS: L1CA, L1C, L1P, L2P, L2C, L5
- BDS: B1I, B2I, B3I, B2C, B2a, B2b, ACEBOC
- GLONASS: G1, G2, G3, P1, P2
- GALILEO: E1, E5a, E5b, E6, ALTBOC
- QZSS: L1CA, L1C, L2C, L5, LEX
- IRNSS: L5
- SBAS: L1, L5
- L-BAND: Atlas H10, H30, Basic
Tốc độ cập nhật dữ liệu từ 10Hz đến 50Hz, giúp đáp ứng linh hoạt các công việc đo tĩnh, đo RTK và thu thập dữ liệu tọa độ ngoài thực địa.

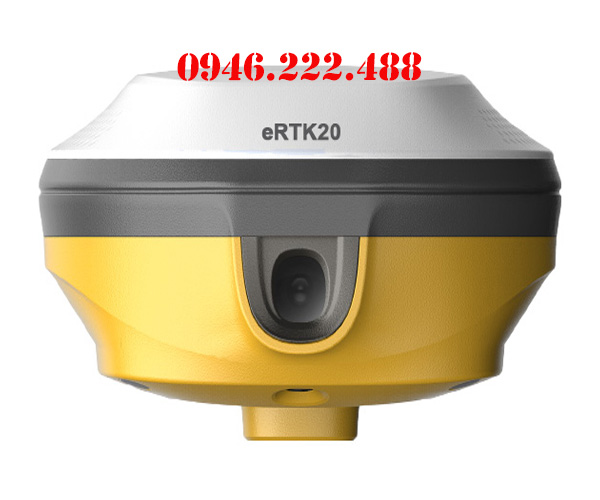

Máy định vị GPS RTK E-Survey eRTK20 chính hãng
2. Độ chính xác RTK cao, đáp ứng công tác trắc địa chuyên nghiệp
E-Survey eRTK20 cung cấp khả năng định vị với độ chính xác cấp centimet khi sử dụng phương pháp đo RTK và dữ liệu hiệu chỉnh phù hợp.
Độ chính xác đo RTK
- Ngang: 8mm + 1ppm RMS
- Dọc: 15mm + 1ppm RMS
Đo tĩnh
- Ngang: 2mm + 0.1ppm RMS
- Dọc: 3mm + 0.4ppm RMS
Đo tĩnh nhanh
- Ngang: 2.5mm + 0.1ppm RMS
- Dọc: 3.5mm + 0.4ppm RMS
Thời gian khởi tạo
- Khởi động: < 30 giây
- Fixed lại: < 5 giây
- Thu nhận tín hiệu lại: > 1 giây
Khả năng định vị này phù hợp với nhiều ứng dụng như đo địa chính, đo hiện trạng, khảo sát địa hình, đo tim tuyến, bố trí công trình và cắm mốc tọa độ.
3. Hỗ trợ L-Band Atlas – mở rộng phương thức định vị
E-Survey eRTK20 hỗ trợ dịch vụ L-Band Atlas, với khả năng định vị theo các cấp độ:
| Chế độ |
Độ chính xác |
| Atlas H10 |
4cm RMS |
| Atlas H30 |
15cm RMS |
| Atlas Basic |
30cm RMS |
Đây là một lựa chọn hữu ích trong những trường hợp cần giải pháp định vị linh hoạt ngoài phương thức RTK truyền thống.
4. Radio UHF công suất 2W–5W, phạm vi truyền tới 10km
Một ưu điểm đáng chú ý của eRTK20 là được tích hợp radio UHF có khả năng thu và phát, giúp thiết bị có thể sử dụng trong các cấu hình RTK Base/Rover phù hợp.
Thông số radio:
- Loại: RX & TX – thu và phát
- Tần số: 410–470MHz
- Công suất phát: 2W–5W
- Khoảng cách phát: tối đa khoảng 10km tùy điều kiện
- Độ giãn kênh: 12.5KHz / 25KHz
- Giao thức: Satel, PCC, TrimTalk, TrimMarkIII, South, HiTarget
Phạm vi truyền thực tế phụ thuộc vào địa hình, vật cản, nhiễu vô tuyến, vị trí đặt máy và điều kiện môi trường.

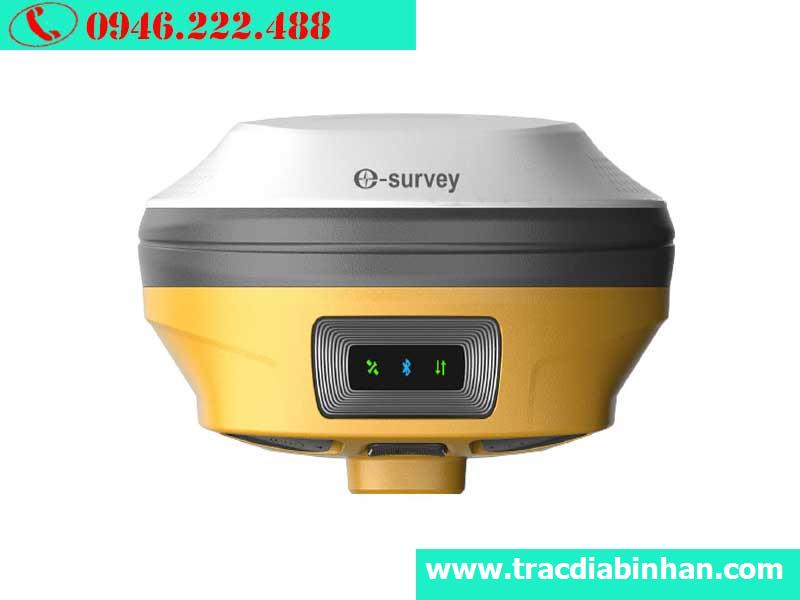

Máy GPS RTK E-Survey eRTK20
5. Kết nối 4G, Wi-Fi và Bluetooth 5.0
eRTK20 hỗ trợ nhiều phương thức truyền dữ liệu, giúp người dùng dễ dàng kết nối với bộ điều khiển và các hệ thống hiệu chỉnh GNSS.
- 4G: GSM/WCDMA/LTE
- Bluetooth: BT5.0, BLE
- Wi-Fi: 802.11 b/g/n
- SIM: Micro SIM
- USB Type-C: sạc và truyền dữ liệu
- Cổng 5 chân: kết nối radio ngoài và dữ liệu NMEA
Thiết bị hỗ trợ Web UI, cho phép tải dữ liệu thô, quản lý chế độ làm việc và cập nhật phần mềm thuận tiện.
6. Hỗ trợ nhiều định dạng dữ liệu và giao thức hiệu chỉnh
E-Survey eRTK20 tương thích với nhiều định dạng dữ liệu phổ biến trong lĩnh vực trắc địa:
Dữ liệu đầu ra:
GGA, ZDA, GSA, GSV, GST, VTG, RMC, GLL, Binary.
Dữ liệu hiệu chỉnh:
CMR, CMR+, RTCM2, RTCM3, RTCM32.
Thiết bị hỗ trợ bù nghiêng IMU tùy chọn 30–60°, giúp tăng tính linh hoạt khi đo tại các vị trí khó dựng sào thẳng đứng.
7. Pin 13.600mAh – làm việc khoảng 15 giờ
Máy được trang bị pin Lithium-Ion dung lượng lớn:
- Điện áp: 7,2V
- Dung lượng: 13.600mAh
- Thời gian đo RTK: khoảng 15 giờ
- Thời gian sạc đầy: khoảng 5 giờ
- Nguồn DC: 9–28V, có chống sốc
Dung lượng pin lớn giúp giảm thời gian phải dừng công việc để sạc hoặc thay pin khi thực hiện các dự án khảo sát kéo dài.
8. Thiết kế chắc chắn, đạt chuẩn IP67
E-Survey eRTK20 có thiết kế hướng đến môi trường làm việc ngoài trời:
- Kích thước: 154 × 76mm
- Trọng lượng: 1,5kg
- Chống bụi, chống nước: IP67
- Chống rung: thiết kế chịu được điều kiện làm việc thực địa
- Chống ẩm: 100%
- Khả năng chống sốc: an toàn khi rơi từ độ cao khoảng 2m
- Nhiệt độ hoạt động: -40°C đến +65°C
- Nhiệt độ bảo quản: -45°C đến +80°C
Nhờ đó, máy có thể đáp ứng tốt các công việc khảo sát tại công trường, khu vực xây dựng, địa hình ngoài trời và điều kiện thời tiết thay đổi.
9. Bộ nhớ trong 32GB
eRTK20 được trang bị bộ nhớ trong 32GB, cung cấp không gian lưu trữ cho dữ liệu đo và dữ liệu GNSS thô trong quá trình làm việc.
Thiết bị có hệ thống đèn báo trạng thái gồm:
- Đèn vệ tinh
- Đèn dữ liệu
- Đèn Bluetooth
- Đèn nguồn
Ngoài ra, máy được bố trí 01 nút nguồn giúp thao tác đơn giản trong quá trình sử dụng.
10. Ưu điểm nổi bật của E-Survey eRTK20
- 1408 kênh GNSS, hỗ trợ đa hệ thống và đa tần số.
- Độ chính xác RTK đạt 8mm + 1ppm ngang và 15mm + 1ppm dọc.
- Hỗ trợ L-Band Atlas H10/H30/Basic.
- Radio UHF 2W–5W, phạm vi truyền khoảng 10km tùy điều kiện.
- Hỗ trợ 4G, Wi-Fi và Bluetooth 5.0.
- Hỗ trợ IMU bù nghiêng 30–60° tùy cấu hình.
- Bộ nhớ trong 32GB.
- Pin 13.600mAh, thời gian làm việc RTK khoảng 15 giờ.
- Tiêu chuẩn chống bụi, chống nước IP67.
- Hỗ trợ nhiều giao thức RTCM, CMR và NMEA.
- Phù hợp cho đo địa chính, khảo sát địa hình, đo công trình, cắm mốc và trắc địa xây dựng.
11. Bảng thông số kỹ thuật E-Survey eRTK20
| Hạng mục |
Thông số |
| Số kênh |
1408 kênh |
| Tốc độ cập nhật |
10–50Hz |
| Độ chính xác RTK ngang |
8mm + 1ppm RMS |
| Độ chính xác RTK dọc |
15mm + 1ppm RMS |
| Đo tĩnh ngang |
2mm + 0.1ppm RMS |
| Đo tĩnh dọc |
3mm + 0.4ppm RMS |
| Bù nghiêng |
IMU tùy chọn 30–60° |
| Radio |
RX & TX |
| Tần số UHF |
410–470MHz |
| Công suất phát |
2W–5W |
| Phạm vi radio |
Khoảng 10km tùy điều kiện |
| Internet |
4G GSM/WCDMA/LTE |
| Bluetooth |
BT5.0, BLE |
| Wi-Fi |
802.11 b/g/n |
| Bộ nhớ |
32GB |
| Pin |
Lithium-Ion 7,2V – 13.600mAh |
| Thời gian đo RTK |
Khoảng 15 giờ |
| Thời gian sạc |
Khoảng 5 giờ |
| Kích thước |
154 × 76mm |
| Trọng lượng |
1,5kg |
| Chống bụi/nước |
IP67 |
| Nhiệt độ hoạt động |
-40°C đến +65°C |
| Nhiệt độ bảo quản |
-45°C đến +80°C |
+ BỘ MÁY ROVER STATION
01 Máy chủ E-Survey eRTK20
01 Vali đựng máy E-Survey eRTK20
01 Sổ tay điện tử P8II
01 Sạc đôi theo máy
01 Thước đo chiều cao Hilock
01 Gá trên sào có gắn địa bàn
01 Cáp trút số liệu GPS-PC
01 Sào Cacbon 2,6m
01 Anten thu Radio, GSM
01 Cáp trút số liệu từ sổ tay sang PC
01 Phần mềm khảo sát SurPad 4.2
Kết luận
E-Survey eRTK20 là máy định vị GPS RTK hướng đến các công việc đo đạc chuyên nghiệp, nổi bật với GNSS 1408 kênh, độ chính xác centimet, radio UHF công suất 2W–5W, kết nối 4G và pin dung lượng 13.600mAh. Sự kết hợp giữa khả năng thu tín hiệu đa hệ thống, nhiều phương thức truyền dữ liệu và thiết kế IP67 giúp eRTK20 trở thành lựa chọn phù hợp cho các đơn vị trắc địa, khảo sát địa hình, địa chính và xây dựng công trình.
