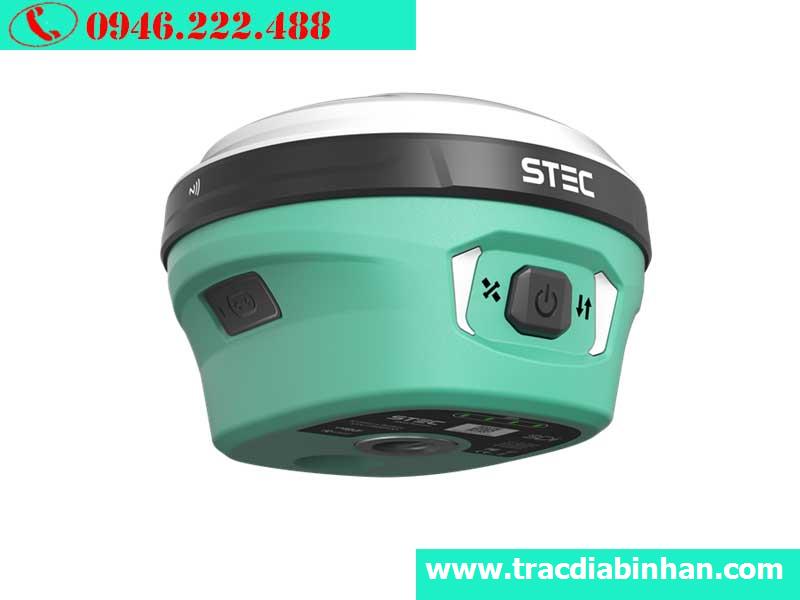

STEC SDi Pro là máy định vị GPS RTK chuyên nghiệp, được thiết kế cho các công việc trắc địa, khảo sát địa hình, xây dựng, đo đạc công trình và GIS. Thiết bị sử dụng bộ thu GNSS 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh, kết hợp IMU bù nghiêng 120°, laser đo không tiếp xúc và camera 1080p HDR, giúp nâng cao hiệu quả đo ngoài thực địa.
Khả năng thu tín hiệu GNSS
STEC SDi Pro hỗ trợ đồng thời nhiều hệ thống vệ tinh với 1408 kênh, có thể nâng cấp lên 1808 kênh, giúp tăng khả năng thu nhận và xử lý tín hiệu trong các điều kiện đo khác nhau.
- GPS: L1C/A, L2C, L2P(Y), L5
- GLONASS: L1, L2
- BeiDou: B1i, B2i, B3i, B1C, B2a, B2
- Galileo: E1, E5a, E5b, E6
- QZSS: L1, L2, L5, L6
- SBAS: L1, L5
- IRNSS: L5
- L-Band: B2b-PPP, E6-HAS
- Tần suất cập nhật: 1–20 Hz

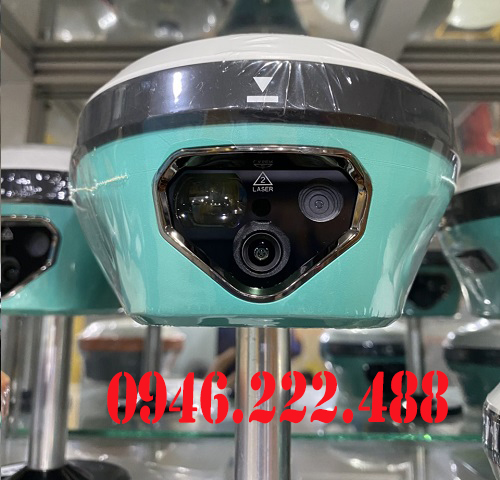

Máy GPS RTK STEC SDi Pro chính hãng
Độ chính xác định vị GPS RTK
Máy STEC SDi Pro đáp ứng các yêu cầu đo đạc độ chính xác cao với nhiều phương thức định vị khác nhau:
| Phương thức đo |
Độ chính xác ngang (H) |
Độ chính xác đứng (V) |
| Code Differential |
0,40 m RMS |
0,80 m RMS |
| Đo tĩnh |
2,5 mm + 0,5 ppm RMS |
5 mm + 0,5 ppm RMS |
| RTK |
8 mm + 1 ppm RMS |
15 mm + 1 ppm RMS |
| Net-RTK |
8 mm + 0,5 ppm RMS |
15 mm + 0,5 ppm RMS |
Tần suất cập nhật từ 1–20 Hz, phù hợp cho các công việc khảo sát địa hình, đo điểm chi tiết, bố trí công trình và thu thập dữ liệu GIS.
Bù nghiêng IMU 120°
Một trong những điểm đáng chú ý của STEC SDi Pro là hệ thống IMU hỗ trợ góc nghiêng lên đến 120°. Độ chính xác đạt khoảng 2 cm trong phạm vi góc nghiêng 60°, giúp người dùng có thể thực hiện phép đo nhanh mà không nhất thiết phải giữ sào đo hoàn toàn thẳng đứng.
Tính năng này đặc biệt hữu ích khi đo tại các vị trí khó tiếp cận, khu vực có địa hình phức tạp hoặc những điểm bị cản trở bởi công trình, cây cối.
Tích hợp laser đo không tiếp xúc
STEC SDi Pro được trang bị laser cấp 2, tia đỏ, hỗ trợ đo khoảng cách mà không cần đưa trực tiếp đầu sào đến vị trí cần đo.
- Loại laser: Cấp 2, tia đỏ
- Phạm vi đo: 0,7–150 m; tối đa khoảng 200 m trong điều kiện tối ưu
- Độ chính xác đo: 2 mm
- Tần số Normal: 10 Hz
- Tần số Rapid: 20 Hz
- Laser Fix: ≤2 cm trong phạm vi 5 m; ≤3 cm trong phạm vi 10 m
Việc kết hợp GNSS RTK với laser giúp mở rộng khả năng đo các điểm khó tiếp cận, hỗ trợ hiệu quả cho khảo sát công trình và đo địa hình thực tế.
Camera 1080p hỗ trợ đo đạc
Thiết bị tích hợp camera phục vụ các tính năng đo hình ảnh và hỗ trợ thu thập dữ liệu trực quan tại hiện trường.
- Quang học: 1/2.8"
- Pixel: 2,9 × 2,9 μm
- Độ phân giải: 1.920 × 1.080 pixel
- Cảm biến: CMOS 1080p HDR Imaging Sensor
Camera kết hợp cùng hệ thống định vị giúp STEC SDi Pro có thêm khả năng hỗ trợ các phương pháp đo hiện đại, giảm phụ thuộc vào việc tiếp cận trực tiếp từng vị trí cần khảo sát.
Kết nối và truyền dữ liệu
STEC SDi Pro hỗ trợ nhiều phương thức kết nối và truyền dữ liệu, thuận tiện khi làm việc với bộ điều khiển và các thiết bị ngoại vi.
- Cổng I/O: Type-C, hỗ trợ sạc nhanh và Ethernet
- Cổng anten: TNC dạng cắm nhanh phía trên
- UHF Radio: 2W Tx/Rx, tần số 410–470 MHz
- Giao thức Radio: S-LINK, TrimTalk, Satel và các giao thức tương thích
- Wi-Fi: 802.11 b/g/n, Hotspot/Data Link
- Bluetooth: Bluetooth 2.1 + EDR và Bluetooth 4.0
- NFC: Có hỗ trợ
Định dạng dữ liệu
Thiết bị hỗ trợ nhiều định dạng dữ liệu phổ biến trong lĩnh vực trắc địa:
- RTCM 2.1, RTCM 2.3
- RTCM 3.0, RTCM 3.1, RTCM 3.2
- NMEA 0183
- PJK Plane Coordinate
- Binary Code
- Trimble GSOF
- GPS Output: VRS, FKP, MAC
Bộ nhớ và lưu trữ
STEC SDi Pro sử dụng SSD 8GB, đáp ứng nhu cầu lưu trữ dữ liệu đo trong quá trình làm việc ngoài hiện trường.
- Bộ nhớ: SSD 8GB
- Truyền dữ liệu: USB Type-C
- Tải dữ liệu: Hỗ trợ FTP/HTTP
Pin và thời gian làm việc
Thiết bị sử dụng pin Lithium-ion dung lượng cao, đáp ứng thời gian làm việc dài trong các ca đo ngoài thực địa.
- Loại pin: Li-ion
- Điện áp: 3,6V
- Dung lượng: 13.600 mAh
- Thời gian hoạt động chế độ Static: khoảng 20 giờ
- Thời gian hoạt động chế độ Rover: khoảng 15 giờ
Thiết kế nhỏ gọn, bền bỉ
STEC SDi Pro có thiết kế hướng đến nhu cầu sử dụng chuyên nghiệp tại công trường và các khu vực khảo sát ngoài trời.
- Kích thước: 91 mm (H) × 131 mm (W)
- Trọng lượng: 890 g
- Nhiệt độ hoạt động: -40°C đến +65°C
- Nhiệt độ bảo quản: -40°C đến +80°C
Thiết bị được trang bị hệ thống đèn LED hiển thị trạng thái Data Link, Satellite, Bluetooth và Power, cùng một nút bấm điều khiển trên thân máy.
Ưu điểm nổi bật của STEC SDi Pro
- 1408 kênh GNSS, có khả năng nâng cấp lên 1808 kênh.
- Hỗ trợ GPS, GLONASS, BeiDou, Galileo, QZSS, SBAS và IRNSS.
- Độ chính xác RTK đạt 8 mm + 1 ppm ngang và 15 mm + 1 ppm đứng.
- IMU bù nghiêng 120°, độ chính xác 2 cm trong phạm vi nghiêng 60°.
- Tích hợp laser đo không tiếp xúc với phạm vi lên đến 150 m.
- Trang bị camera 1080p HDR hỗ trợ các tính năng đo hình ảnh.
- UHF Radio 2W, tần số 410–470 MHz.
- Pin 13.600 mAh, thời gian làm việc lên đến 20 giờ ở chế độ Static.
- Trọng lượng chỉ khoảng 890 g, thuận tiện khi mang theo và thao tác ngoài thực địa.
MÁY ROVER STATION BAO GỒM:
1) 01 Máy chủ Stec SDi pro
2) 01 Va ly đựng máy Stec SDi pro
3) 01 Cáp trút dữ liệu máy chủ với sổ tay
4) 01 Ăng ten thu tín hiệu Radio
5) 01 Kẹp sổ tay trên sào có la bàn
6) 01 Sào các bon 2,2m cho máy Stec SDi pro
7) 01 Sổ tay điện tử Android
8) 01 Bộ nạp pin cho sổ tay
9) 01 Phần mềm khảo sát chuyên nghiệp giao diện tiếng việt
STEC SDi Pro phù hợp với những công việc nào?
Với khả năng định vị RTK chính xác, IMU, laser và camera tích hợp, máy định vị GPS RTK STEC SDi Pro phù hợp cho nhiều ứng dụng như đo đạc địa chính, khảo sát địa hình, đo công trình, bố trí xây dựng, khảo sát đường giao thông, đo GIS, đo các điểm khó tiếp cận và thu thập dữ liệu hiện trường.
