STEC SDi là máy định vị GNSS RTK chuyên dụng, hỗ trợ đa hệ thống vệ tinh và nhiều phương thức đo gồm RTK, PPK và đo tĩnh. Thiết bị tích hợp Radio UHF TX/RX công suất 2W, Bluetooth 5.2, Wi-Fi, NFC và E-Bubble, phù hợp cho các công việc trắc địa, địa chính, khảo sát địa hình, GIS và thi công xây dựng.
Khả năng thu tín hiệu GNSS đa hệ thống
STEC SDi hỗ trợ nhiều hệ thống vệ tinh phổ biến, giúp tăng khả năng thu nhận và duy trì tín hiệu trong quá trình đo đạc:
- GPS: L1C(A), L2C, L2P(Y), L5
- BeiDou (BDS): B1I, B2I, B3I, B1C, B2a, B2b
- GLONASS: L1, L2
- Galileo: E1, E5a, E5b, E6*
- QZSS: L1, L2, L5, L6*
- IRNSS: L5
- SBAS: L1, L5
- PPP: B2b-PPP, Galileo E6-HAS
Việc hỗ trợ nhiều hệ thống vệ tinh giúp STEC SDi có khả năng hoạt động linh hoạt trong nhiều môi trường khảo sát và tăng tính ổn định khi thu thập dữ liệu GNSS.

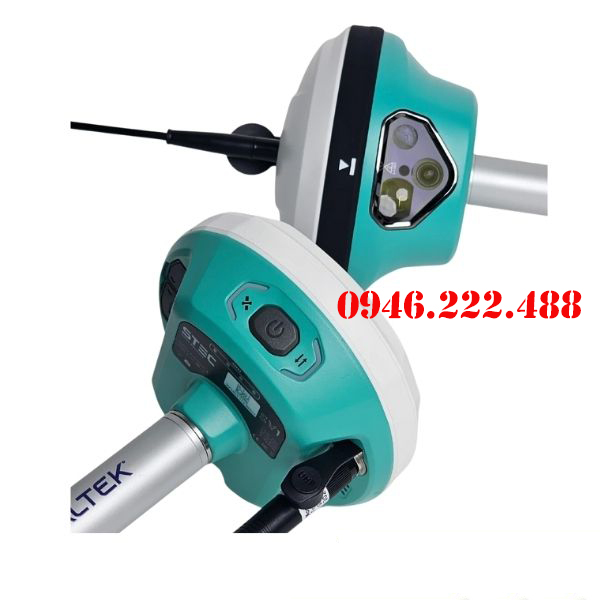

Máy GPS STEC SDi chính hãng
Độ chính xác RTK lên đến milimet
STEC SDi cung cấp độ chính xác cao trong các phương thức đo khác nhau. Với chế độ RTK, thiết bị đạt:
- Độ chính xác ngang: 8 mm + 1 ppm RMS
- Độ chính xác dọc: 15 mm + 1 ppm RMS
- Thời gian khởi tạo: < 8 giây
- Độ tin cậy khởi tạo: >99,9%
Ở chế độ đo tĩnh, độ chính xác đạt 2,5 mm + 0,5 ppm RMS theo phương ngang và 5 mm + 0,5 ppm RMS theo phương đứng.
Đối với PPK, thiết bị đạt độ chính xác 2,5 mm + 1 ppm RMS theo phương ngang và 5 mm + 1 ppm RMS theo phương đứng.
Radio UHF TX/RX công suất 2W
STEC SDi được trang bị Radio trong TX/RX, hoạt động ở dải tần 410–470 MHz, công suất phát 2W và hỗ trợ 116 kênh.
Thiết bị tương thích với các giao thức như S-LINK, Trimmark và Satel-3AS, với phạm vi phát khoảng 3–5 km trong điều kiện lý tưởng. Đây là ưu điểm quan trọng khi triển khai hệ thống RTK Base – Rover bằng Radio UHF, đặc biệt tại khu vực không có hoặc hạn chế kết nối Internet di động.
Kết nối Bluetooth, Wi-Fi và NFC
STEC SDi hỗ trợ nhiều phương thức kết nối hiện đại:
- Bluetooth 5.2, băng tần 2,4 GHz.
- Wi-Fi 2,4 GHz, chuẩn 802.11a/b/g/n.
- NFC.
- E-Bubble.
- Cổng USB Type-C.
- Cổng UHF.
Hệ thống kết nối đa dạng giúp người dùng dễ dàng cấu hình thiết bị, truyền dữ liệu và kết nối với bộ điều khiển trong quá trình khảo sát.
Pin 13.600 mAh, thời gian làm việc lên đến 20 giờ
Máy sử dụng pin trong dung lượng 13.600 mAh/3,6V, công suất tiêu thụ khoảng 4,2W. Thời gian hoạt động đạt khoảng:
- 20 giờ ở chế độ Rover.
- 15 giờ ở chế độ UHF.
Thời gian sạc đầy khoảng 4,5 giờ, sử dụng cáp USB Type-C. Thiết bị cũng hỗ trợ nguồn điện ngoài từ 9–28V DC, phù hợp với các dự án khảo sát cần thời gian làm việc dài.
Thiết kế chắc chắn, chống nước IP68
STEC SDi có kích thước 131 × 91 mm và trọng lượng khoảng 890 g, thuận tiện cho việc vận chuyển và sử dụng ngoài hiện trường.
Thiết bị đạt chuẩn IP68, có khả năng chống bụi và nước tốt. Máy có thể chịu được lực rơi từ độ cao khoảng 2 m xuống nền bê tông, đồng thời hỗ trợ khả năng chống ẩm 100%.
Dải nhiệt độ hoạt động từ -30°C đến +70°C, nhiệt độ bảo quản từ -40°C đến +80°C, giúp thiết bị thích nghi với nhiều điều kiện môi trường khảo sát.
Thông số kỹ thuật máy định vị GNSS RTK STEC SDi
| Hạng mục |
Thông số kỹ thuật |
| Model |
STEC SDi |
| GPS |
L1C(A), L2C, L2P(Y), L5 |
| BeiDou |
B1I, B2I, B3I, B1C, B2a, B2b |
| GLONASS |
L1, L2 |
| Galileo |
E1, E5a, E5b, E6* |
| QZSS |
L1, L2, L5, L6* |
| IRNSS |
L5 |
| SBAS |
L1, L5 |
| PPP |
B2b-PPP, Galileo E6-HAS |
| Đo tĩnh ngang |
2,5 mm + 0,5 ppm RMS |
| Đo tĩnh dọc |
5 mm + 0,5 ppm RMS |
| Độ chính xác RTK ngang |
8 mm + 1 ppm RMS |
| Độ chính xác RTK dọc |
15 mm + 1 ppm RMS |
| Thời gian khởi tạo RTK |
< 8 giây |
| Độ tin cậy khởi tạo |
>99,9% |
| Độ chính xác PPK ngang |
2,5 mm + 1 ppm RMS |
| Độ chính xác PPK dọc |
5 mm + 1 ppm RMS |
| Bluetooth |
BT5.2, 2,4 GHz |
| Wi-Fi |
2,4 GHz, 802.11a/b/g/n |
| NFC |
Có |
| E-Bubble |
Có |
| Radio |
TX/RX |
| Công suất phát |
2W |
| Tần số Radio |
410–470 MHz |
| Số kênh Radio |
116 kênh |
| Phạm vi phát |
3–5 km trong điều kiện lý tưởng |
| Giao thức Radio |
S-LINK, Trimmark, Satel-3AS... |
| Tốc độ truyền dữ liệu |
1–20 Hz |
| Dữ liệu đầu ra |
NMEA-0183 |
| Dữ liệu hiệu chỉnh |
RTCM2.X, RTCM3.X, CMR |
| Dữ liệu tĩnh |
GNS, RINEX |
| Bộ nhớ trong |
8 GB |
| Pin |
13.600 mAh / 3,6V |
| Công suất tiêu thụ |
4,2W |
| Thời gian sạc |
Khoảng 4,5 giờ |
| Cổng sạc |
USB Type-C |
| Nguồn điện ngoài |
9–28V DC |
| Thời gian Rover |
Khoảng 20 giờ |
| Thời gian UHF |
Khoảng 15 giờ |
| Kích thước |
131 × 91 mm |
| Trọng lượng |
890 g |
| Nút bấm |
1 nút |
| Đèn tín hiệu |
3 đèn |
| Cổng kết nối |
1 USB Type-C, 1 UHF |
| Chống bụi/nước |
IP68 |
| Chống sốc |
Rơi từ độ cao khoảng 2 m xuống bê tông |
| Chống ẩm |
100% |
| Nhiệt độ hoạt động |
-30°C đến +70°C |
| Nhiệt độ bảo quản |
-40°C đến +80°C |
Ứng dụng của máy GNSS RTK STEC SDi
Nhờ khả năng đo đa chế độ, Radio UHF tích hợp và thiết kế bền bỉ, STEC SDi có thể sử dụng trong nhiều lĩnh vực:
- Đo đạc trắc địa và địa chính.
- Khảo sát địa hình, đo hiện trạng.
- Thành lập và cập nhật bản đồ.
- Đo đạc phục vụ thi công xây dựng.
- Định vị và bố trí điểm công trình.
- Thu thập dữ liệu GIS.
- Đo RTK Base – Rover qua Radio UHF.
- Các dự án khảo sát cần làm việc liên tục ngoài thực địa.
MÁY ROVER STATION BAO GỒM:

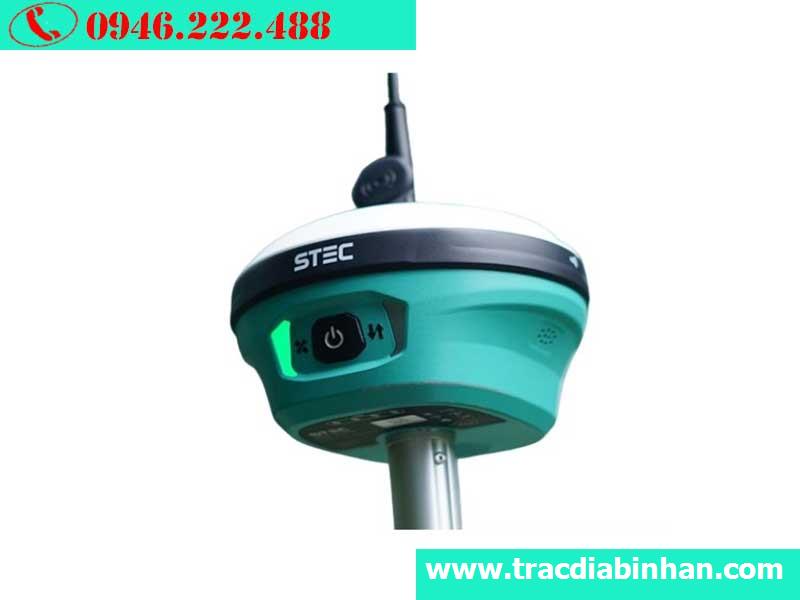

1) 01 Máy chủ Stec SDi
2) 01 Va ly đựng máy Stec SDi
3) 01 Cáp trút dữ liệu máy chủ với sổ tay
4) 01 Ăng ten thu tín hiệu Radio
5) 01 Kẹp sổ tay trên sào có la bàn
6) 01 Sào các bon 2,2m cho máy Stec SDi
7) 01 Sổ tay điện tử Android
8) 01 Bộ nạp pin cho sổ tay
9) 01 Phần mềm khảo sát chuyên nghiệp giao diện tiếng việt
STEC SDi – Máy GNSS RTK đa năng cho khảo sát chuyên nghiệp
Với độ chính xác RTK 8 mm + 1 ppm ngang, 15 mm + 1 ppm dọc, hỗ trợ RTK, PPK và đo tĩnh, kết hợp Radio UHF 2W, Bluetooth 5.2, Wi-Fi, NFC, pin 13.600 mAh và chuẩn IP68, STEC SDi là giải pháp phù hợp cho các đơn vị trắc địa, xây dựng và khảo sát cần thiết bị GNSS RTK chính xác, bền bỉ và có khả năng làm việc dài giờ tại hiện trường.
