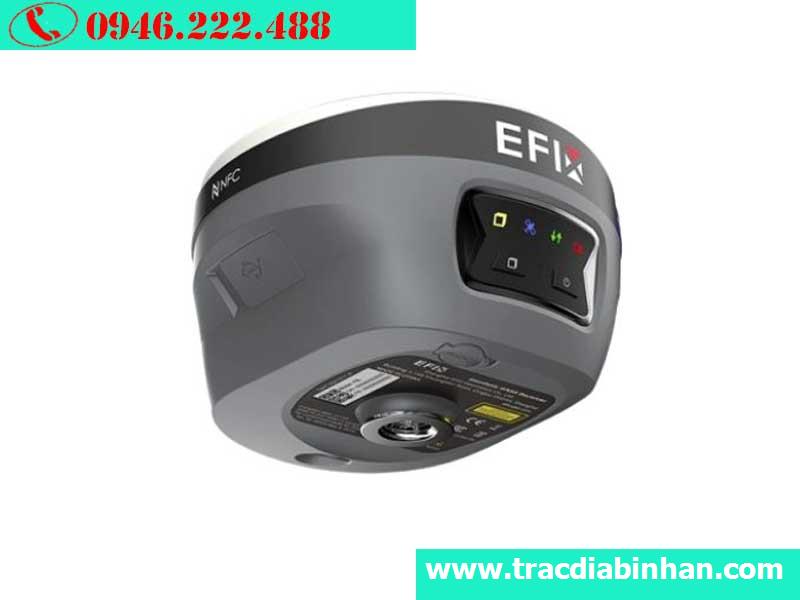

Máy Định Vị GPS RTK EFIX F8L – 1608 Kênh, IMU 4D, Laser Xanh 50m

EFIX F8L là máy định vị GPS RTK chuyên nghiệp được thiết kế cho công tác trắc địa, khảo sát địa hình, địa chính, xây dựng và GIS. Thiết bị sở hữu 1608 kênh GNSS, hỗ trợ đa hệ thống vệ tinh, kết hợp IMU 4D Auto bù nghiêng 60°, laser xanh, camera và UHF Radio Tx/Rx, mang lại khả năng đo nhanh và linh hoạt trong nhiều điều kiện thực địa.

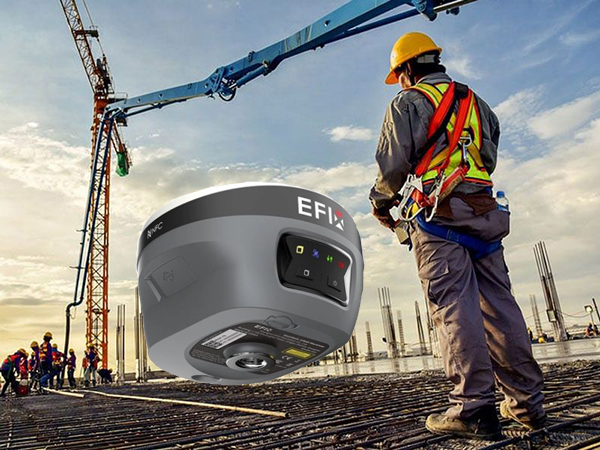

Máy GPS EFIX F8L chính hãng

Khả năng thu tín hiệu GNSS

EFIX F8L sử dụng bộ thu GNSS 1608 kênh, hỗ trợ nhiều hệ thống vệ tinh và các tín hiệu định vị hiện đại:

• GPS: L1C/A, L2C, L2P(Y), L5
• GLONASS: L1, L2, L3*
• GALILEO: E1, E5A, E5B, E6*
• BeiDou: B1I, B2I, B3I, B1C, B2a, B2b*
• QZSS: L1C/A, L1C, L2C, L5
• SBAS: EGNOS (L1, L5*)
• NavIC/IRNSS: L5
• PPP: B2b-PPP*, E6B-HAS*
• Tốc độ tín hiệu: 1 Hz, 5 Hz và 10 Hz

Độ chính xác định vị GPS RTK

EFIX F8L đáp ứng các yêu cầu đo đạc độ chính xác cao với nhiều phương thức định vị:

Độ tin cậy khởi tạo RTK: 99,9%.

Thời gian Fix

• Khởi động định vị: <45 giây
• Fix lại sau khi khởi động: <10 giây
• Thu nhận lại tín hiệu: <1 giây
• Thời gian khởi đo RTK: <10 giây

IMU 4D Auto – Đo nghiêng đến 60°

EFIX F8L được trang bị cảm biến 4D Auto-IMU, hỗ trợ đo nghiêng từ 0–60°. Công nghệ này giúp người dùng thực hiện phép đo mà không cần giữ sào hoàn toàn thẳng đứng.

• Loại IMU: 4D Auto-IMU
• Tốc độ cập nhật IMU: 200 Hz
• Phạm vi bù nghiêng: 0–60°
• Độ chính xác: dưới 2,5 cm tại góc nghiêng 30°
• Không cần hiệu chuẩn thủ công khi thực hiện bù nghiêng
• Miễn nhiễm với nhiễu từ trường

Tính năng IMU đặc biệt hữu ích khi đo tại các vị trí khó tiếp cận, địa hình gồ ghề hoặc khu vực có vật cản.

Laser xanh đo không tiếp xúc

Một điểm nổi bật của máy GPS RTK EFIX F8L là cảm biến laser xanh tích hợp, hỗ trợ đo khoảng cách đến các vị trí khó đưa sào đo tiếp cận.

• Loại laser: Class 3R, laser xanh
• Phạm vi đo: lên đến 50 m
• Độ chính xác: 2 cm trong phạm vi 5 m
• Độ chính xác: 3 cm trong phạm vi 10 m

Kết hợp RTK, IMU và laser giúp mở rộng khả năng đo đạc tại các vị trí bị che khuất hoặc khó tiếp cận trực tiếp.

Camera hỗ trợ đo đạc

EFIX F8L được tích hợp hệ thống camera phục vụ các tính năng đo hình ảnh và hỗ trợ thao tác trong quá trình khảo sát.

• Camera: 8 MP + 2 MP
• Trường nhìn: 91°
• Tốc độ khung hình: 30 fps

Camera giúp tăng khả năng quan sát điểm đo và hỗ trợ các ứng dụng khảo sát trực quan.

UHF Radio Tx/Rx tích hợp

Thiết bị được tích hợp radio trong hỗ trợ cả thu và phát, phù hợp khi sử dụng theo mô hình Base – Rover.

• Tần số: 410–470 MHz
• Công suất phát: 0,5W / 1W
• Giao thức: EFIX, Transparent, TT450, Satel (8)
• Tốc độ liên kết: 9.600–19.200 bps
• Phạm vi thông thường: khoảng 3 km
• Phạm vi tối đa: lên đến 8 km trong điều kiện tối ưu

Kết nối và truyền dữ liệu

EFIX F8L hỗ trợ nhiều phương thức kết nối không dây và kết nối vật lý:

• Wi-Fi: 2.4G 802.11b/g/n
• Wi-Fi 5G: 802.11ac
• Bluetooth: V4.2
• NFC: 13,56 MHz
• Cổng USB: 1 × USB Type-C
• Cổng anten UHF: 1 × TNC Female

Cổng USB Type-C hỗ trợ nguồn ngoài, tải dữ liệu và cập nhật phần mềm.

Định dạng dữ liệu và bộ nhớ

Máy hỗ trợ các định dạng dữ liệu phổ biến trong ngành trắc địa:

• RTCM 2.x, RTCM 3.x
• CMR Input/Output
• RINEX 2.11, RINEX 3.02
• NMEA 0183 Output
• ECN và RINEX Static
• NTRIP Client
• NTRIP Caster
• Bộ nhớ trong: 8 GB tốc độ cao

Pin và thời gian làm việc

EFIX F8L sử dụng pin dung lượng 4.900 mAh, 7,2V, đáp ứng thời gian làm việc dài trong quá trình khảo sát.

• Công suất tiêu thụ: khoảng 2,0 W, tùy cài đặt
• Dung lượng pin: 4.900 mAh / 7,2V
• Thời gian hoạt động RTK Rover: lên đến 20 giờ
• Nguồn ngoài: 5V/2A

Thiết kế chắc chắn, đạt chuẩn IP68

EFIX F8L được thiết kế cho môi trường làm việc ngoài trời với khả năng chống bụi, nước và chịu va đập tốt.

• Kích thước: Φ133 × 90 mm
• Trọng lượng: 800 g
• Chống bụi/nước: IP68
• Chống sốc: IK08, chịu được rơi từ độ cao 2 m xuống nền bê tông
• Chống ẩm: 100%
• Nhiệt độ hoạt động: -40°C đến +65°C
• Đèn LED: 4 đèn
• Nút bấm: 2 nút

+ BỘ MÁY ROVER STATION

01 Máy chủ EFIX F8L
01 Vali đựng máy EFIX F8L
01 Sổ tay điện tử FC2
01 Sạc đôi theo máy
01 Thước đo chiều cao Hilock
01 Gá trên sào có gắn địa bàn
01 Cáp trút số liệu GPS-PC
01 Sào Cacbon 2,6m
01 Anten thu Radio, GSM
01 Cáp trút số liệu từ sổ tay sang PC
01 Phần mềm khảo sát tiếng việt

Ưu điểm nổi bật của máy GPS RTK EFIX F8L

• 1608 kênh GNSS, hỗ trợ đa hệ thống vệ tinh.
• Độ chính xác RTK đạt 8 mm + 1 ppm ngang và 15 mm + 1 ppm đứng.
• IMU 4D Auto hỗ trợ bù nghiêng đến 60°.
• Độ chính xác IMU dưới 2,5 cm tại góc nghiêng 30°.
• Tích hợp laser xanh Class 3R, phạm vi đo lên đến 50 m.
• Trang bị 2 camera 8 MP + 2 MP, hỗ trợ đo hình ảnh.
• UHF Radio Tx/Rx 410–470 MHz.
• Pin 4.900 mAh, thời gian làm việc RTK Rover lên đến 20 giờ.
• Trọng lượng chỉ khoảng 800 g, thuận tiện mang theo ngoài hiện trường.
• IP68 và IK08, phù hợp với điều kiện làm việc khắc nghiệt.
