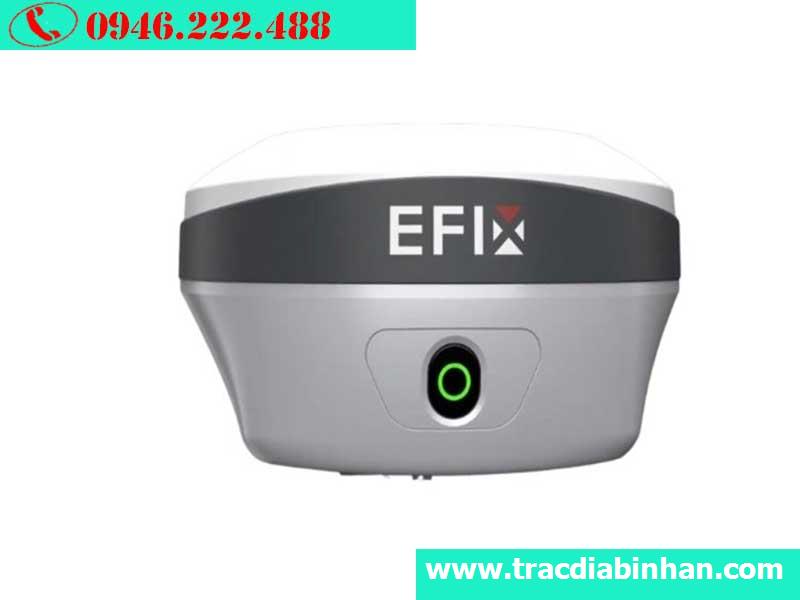

Máy định vị GPS RTK EFIX F8 là thiết bị GNSS chuyên dụng dành cho các công việc trắc địa, khảo sát địa hình, đo đạc địa chính, xây dựng và GIS. Thiết bị sở hữu 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh GNSS, độ chính xác RTK cao, tích hợp IMU bù nghiêng, radio UHF thu phát và camera kép phục vụ stakeout.

Điểm nổi bật của EFIX F8 là pin Lithium-Ion 9.600 mAh cho thời gian đo RTK khoảng 34 giờ, bộ nhớ trong 32 GB cùng thiết kế đạt chuẩn IP68, đáp ứng tốt nhu cầu làm việc dài giờ trong môi trường thực địa.

EFIX F8 – Máy GPS RTK 1408 kênh, hỗ trợ đa hệ thống vệ tinh

EFIX F8 được trang bị bộ thu GNSS 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh giúp tăng khả năng thu nhận tín hiệu và duy trì định vị ổn định.

Các hệ thống vệ tinh được hỗ trợ gồm:

• GPS: L1C/A, L2C, L2P(Y), L5
• GLONASS: L1, L2, L3*
• Galileo: E1, E5a, E5b, E6*
• BeiDou: B1I, B2I, B3I, B1C, B2a, B2b
• QZSS: L1, L2, L5, L6*
• PPP: B2b-PPP
• SBAS: L1, L5

Tốc độ cập nhật lên đến 200 Hz, hỗ trợ đáp ứng nhanh trong quá trình thu thập và xử lý dữ liệu đo đạc.

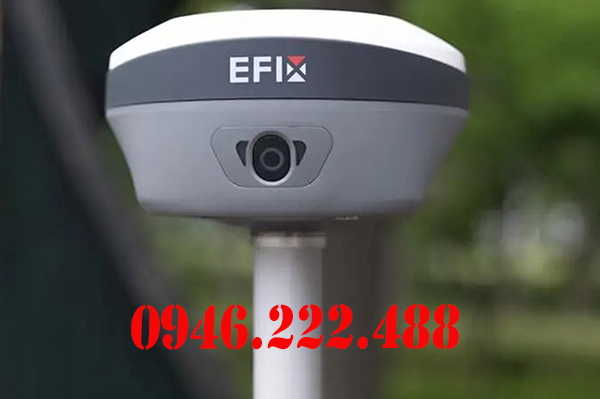

Máy GPS EFIX F8 chính hãng

Độ chính xác RTK cao, đáp ứng yêu cầu đo đạc chuyên nghiệp

EFIX F8 cung cấp độ chính xác cao trong các chế độ đo RTK và đo tĩnh.

Độ chính xác RTK:

• Ngang: 8 mm + 1 ppm RMS
• Dọc: 15 mm + 1 ppm RMS

Độ chính xác đo tĩnh:

• Ngang: 2 mm + 0.1 ppm RMS
• Dọc: 3 mm + 0.4 ppm RMS

Đo tĩnh nhanh:

• Ngang: 2.5 mm + 0.1 ppm RMS
• Dọc: 3.5 mm + 0.4 ppm RMS

Thời gian bắt đầu khởi động dưới 30 giây, thời gian Fixed lại dưới 5 giây và khả năng thu nhận tín hiệu lại trên 1 giây theo thông số kỹ thuật cung cấp.

Nhờ khả năng định vị chính xác, GPS RTK EFIX F8 có thể phục vụ nhiều công việc như đo địa chính, khảo sát địa hình, đo mốc, bố trí công trình và thu thập dữ liệu GIS.

Công nghệ IMU bù nghiêng đến 60°

Một trong những tính năng đáng chú ý trên EFIX F8 là IMU bù nghiêng tùy chọn đến 60°.

Công nghệ bù nghiêng giúp người dùng thực hiện đo tại những vị trí khó dựng sào thẳng đứng, chẳng hạn như:

• Mép tường và góc công trình.
• Khu vực có địa hình không bằng phẳng.
• Các vị trí gần vật cản.
• Điểm đo nằm ở vị trí khó tiếp cận.

Theo thông tin sản phẩm, công nghệ bù nghiêng không cần hiệu chuẩn, giúp đơn giản hóa thao tác trước và trong quá trình đo.

Camera kép hỗ trợ Stakeout

EFIX F8 được trang bị camera kép 2 MP và 5 MP, hỗ trợ các công việc liên quan đến stakeout bằng hình ảnh.

Camera giúp tăng khả năng quan sát và hỗ trợ người dùng xác định vị trí điểm cần bố trí thuận tiện hơn trong quá trình thi công và khảo sát.

Đây là một tính năng hữu ích đối với các công việc bố trí điểm công trình, xác định vị trí thiết kế và khảo sát ngoài thực địa.

Radio UHF tích hợp, hỗ trợ thu phát RTK

EFIX F8 được trang bị radio UHF RX & TX, cho phép thiết bị vừa thu vừa phát dữ liệu hiệu chỉnh qua sóng vô tuyến.

Thông số radio:

• Loại: RX & TX
• Tần số: 410 – 470 MHz
• Độ giãn kênh: 12.5 / 25 kHz
• Công suất phát: 0.5 – 2 W
• Khoảng cách phát thông thường: 3 – 5 km tùy điều kiện
• Khoảng cách tối đa: 15 km trong điều kiện lý tưởng
• Tốc độ truyền: 9.600 – 19.200 bps
• Giao thức: CHC, Transparent, TT450, Satel

Khả năng thu phát UHF giúp EFIX F8 có thể triển khai trong các mô hình đo RTK sử dụng trạm Base và Rover mà không nhất thiết phải phụ thuộc hoàn toàn vào kết nối mạng di động.

Kết nối Bluetooth, Wi-Fi và Nano SIM

EFIX F8 hỗ trợ nhiều phương thức kết nối:

• Bluetooth V5.0
• Wi-Fi 802.11 b/g/n
• Nano SIM
• USB Type-C
• Cổng 7 chân
• Cổng anten UHF

Thiết bị hỗ trợ NTRIP Client và NTRIP Caster, phù hợp với các phương án đo RTK sử dụng dịch vụ hiệu chỉnh qua Internet.

Hỗ trợ nhiều định dạng dữ liệu trắc địa

EFIX F8 hỗ trợ nhiều định dạng dữ liệu phục vụ đo đạc, truyền nhận và xử lý dữ liệu:

• RTCM 2.X
• RTCM 3.X
• CMR Input/Output
• HCN
• HRC
• RINEX 2.11
• RINEX 3.02
• NMEA 0183 Output
• NTRIP Client
• NTRIP Caster

Thiết bị được trang bị bộ nhớ trong 32 GB, cung cấp không gian lưu trữ lớn cho các dự án khảo sát cần thu thập dữ liệu trong thời gian dài.

Pin 9.600 mAh – thời gian đo RTK khoảng 34 giờ

EFIX F8 nổi bật với viên pin Lithium-Ion dung lượng 9.600 mAh, 7,4 V.

Theo thông số được cung cấp:

• Dung lượng pin: 9.600 mAh
• Thời gian đo RTK: khoảng 34 giờ
• Thời gian sạc đầy: khoảng 4 giờ
• Nguồn sạc: 9 – 24V DC

Thời lượng hoạt động lên đến khoảng 34 giờ giúp giảm đáng kể thời gian gián đoạn để sạc pin, đặc biệt phù hợp với các dự án khảo sát cần làm việc liên tục trong thời gian dài.

Thiết kế chắc chắn, chuẩn IP68

EFIX F8 có thiết kế hướng đến môi trường làm việc ngoài thực địa với tiêu chuẩn bảo vệ IP68, giúp tăng khả năng chống bụi và nước.

Thiết bị cũng có khả năng chịu rơi từ độ cao khoảng 2 m xuống nền bê tông theo thông số sản phẩm.

Dải nhiệt độ hoạt động từ -40°C đến +65°C, trong khi nhiệt độ bảo quản từ -40°C đến +85°C, phù hợp với nhiều điều kiện môi trường khảo sát khác nhau.

Màn hình OLED và thiết kế dễ sử dụng

EFIX F8 được trang bị:

• Màn hình OLED 1,1 inch.
• 2 đèn LED trạng thái.
• 2 nút bấm.
• Camera kép 2 MP và 5 MP.

Thiết kế này giúp người dùng dễ dàng theo dõi trạng thái hoạt động của thiết bị và thực hiện các thao tác cơ bản ngay tại hiện trường.

Ứng dụng của máy định vị GPS RTK EFIX F8

Với cấu hình GNSS đa hệ thống, độ chính xác cao, IMU, UHF và camera kép, EFIX F8 RTK có thể được sử dụng trong nhiều lĩnh vực:

Đo đạc địa chính

Phục vụ đo ranh giới, xác định tọa độ điểm, đo hiện trạng và thu thập dữ liệu địa chính.

Khảo sát địa hình

Sử dụng để thu thập tọa độ và cao độ phục vụ thành lập bản đồ địa hình, mô hình địa hình và khảo sát hiện trạng.

Trắc địa xây dựng

EFIX F8 phù hợp với các công việc bố trí điểm, kiểm tra vị trí, đo kiểm công trình và xác định tọa độ phục vụ thi công.

Bố trí công trình – Stakeout

Camera kép kết hợp khả năng định vị RTK giúp hỗ trợ các công việc stakeout, xác định vị trí điểm thiết kế và bố trí ngoài thực địa.

GIS và khảo sát hạ tầng

Thiết bị có thể sử dụng để thu thập dữ liệu không gian phục vụ quản lý đất đai, hạ tầng kỹ thuật, giao thông và các dự án GIS.

Thông số kỹ thuật máy GPS RTK EFIX F8

+ BỘ MÁY ROVER STATION

01 Máy chủ EFIX F8
01 Vali đựng máy EFIX F8
01 Sổ tay điện tử FC2
01 Bộ sạc pin sổ tay
01 Bộ sạc pin đầu máy
01 Giá đỡ sổ tay
01 Cáp trút số liệu GPS-PC
01 Sào Cacbon 2,6m
01 Ăng ten thu Radio, GSM
01 Cáp trút số liệu từ sổ tay sang PC
01 Phần mềm khảo sát

Ưu điểm nổi bật của EFIX F8

• GNSS 1408 kênh, hỗ trợ nhiều hệ thống vệ tinh.
• Độ chính xác RTK 8 mm + 1 ppm ngang và 15 mm + 1 ppm dọc.
• IMU bù nghiêng đến 60°, không cần hiệu chuẩn theo thông tin sản phẩm.
• Camera kép 2 MP và 5 MP, hỗ trợ stakeout.
• Radio UHF RX/TX 410 – 470 MHz.
• Khoảng cách phát tối đa 15 km trong điều kiện lý tưởng.
• Bộ nhớ 32 GB.
• Pin 9.600 mAh, thời gian đo RTK khoảng 34 giờ.
• Bluetooth 5.0, Wi-Fi và Nano SIM.
• Hỗ trợ NTRIP Client/Caster.
• Chuẩn bảo vệ IP68, chịu rơi khoảng 2 m.
• Màn hình OLED 1,1 inch trực quan.

Kết luận

Máy định vị GPS RTK EFIX F8 là giải pháp GNSS phù hợp cho các đơn vị khảo sát cần thiết bị có độ chính xác cao, khả năng làm việc dài giờ và nhiều phương thức truyền dữ liệu. Với 1408 kênh GNSS, IMU bù nghiêng, UHF thu phát, camera kép, bộ nhớ 32 GB và pin lên đến khoảng 34 giờ, EFIX F8 đáp ứng tốt các yêu cầu trong trắc địa, địa chính, khảo sát địa hình, xây dựng, GIS và bố trí công trình.
